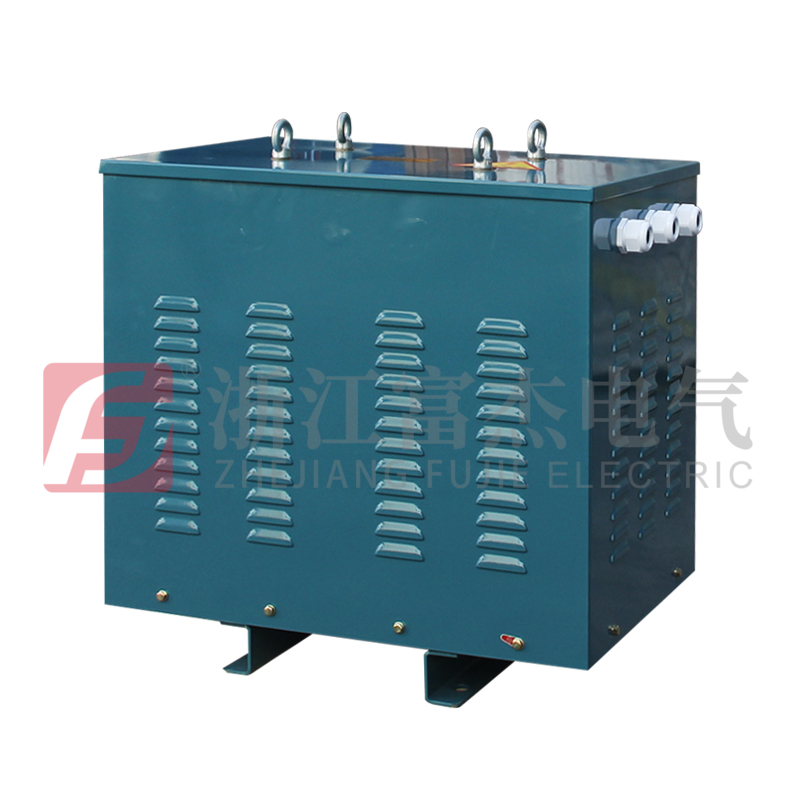

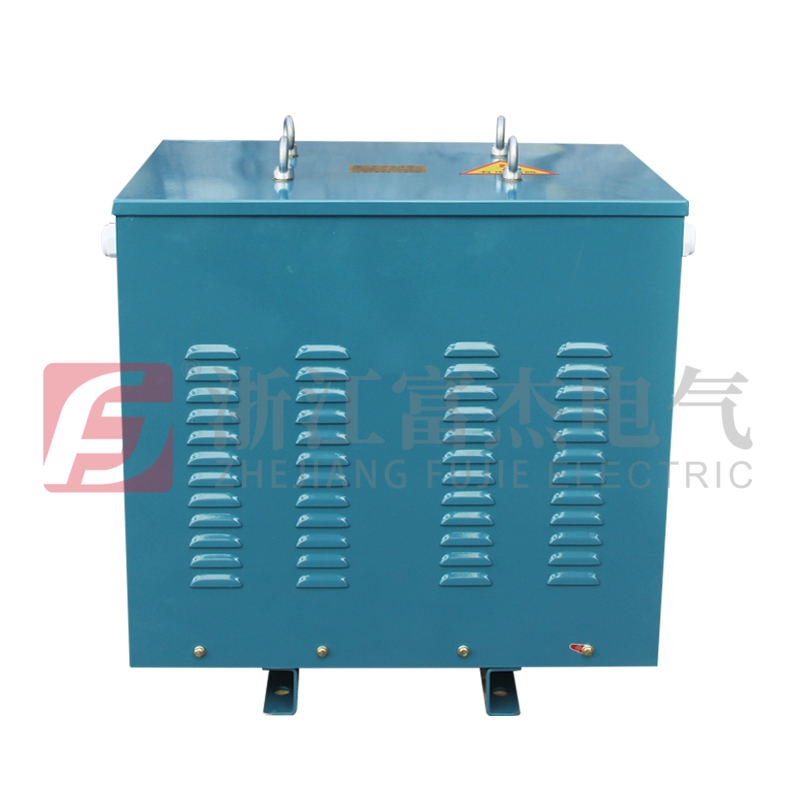

CSD系列船用照明控制與動力變壓器(以下簡稱變壓器)，正常使用條件下，安裝在船舶、海洋平臺及其它場所用于照明、電力、通訊或電網隔離用變電設備。該系列變壓器是適用電壓為750V以下，頻率為50Hz和60Hz，單相容量為0.05-10KVA，三相容量為1-400KVA的干式自冷防滴式變壓器。變壓器的鐵芯為心式結構，用優質冷軋硅鋼片疊制而成，能牢固的固定繞組，在使用條件下使震動減至最小;線圈由優質高絕緣漆包線或絲包線繞制而成，絕緣等級為B、F、H級。防護型式：分為防滴式（IP22、IP23、IP44）和防水式變壓器（IP55）。
和中國船級社《鋼質海船入級規范》（2021）及其修改通報第4篇第3章。
CB/T 4388《船用變壓器》
IEC 60076，IEC 60068，IEC 60528國際電工標準
GB 1094.1-2013 電力變壓器 第1部分 總則
GB 1094.3-2003 電力變壓器 第3部分 絕緣水平和絕緣試驗
GB 1094.5-2008 電力變壓器 第5部分 承受短路的能力
GB1094.11-2007 電力變壓器 第11部分干式變壓器
GB 2423.4-2008 電工、電子產品環境試驗第2部分試驗方法 試驗Db：交變濕熱（12h+12h）循環
GB 2423.16-2008 電工、電子產品環境試驗第2部分試驗方法 試驗J及導則：長霉
GB 2423.17-2008 電工、電子產品環境試驗第2部分試驗方法 試驗Ka：鹽霧
GB 2900.1 電工名詞術語 基本術語
GB 2900.15 電工名詞術語 變壓器、互感器、調壓器和電抗器
GB 4208-2017 外殼防護等級（IP代碼）
GB/T13384-2008 機電產品包裝通用技術條件
變壓器在下列條件下能可靠工作
a、環境溫度為-25~+45℃;
b、空氣相對濕度不大于95%;
c、有凝露、油霧、鹽霧和霉菌的影響;
d、有船舶正常營運時產生的振動和沖擊;
e、船舶運行時搖擺度≤22.5°傾斜角度≤15°;
f、電源電壓的波形近似于正弦波，三相變壓器所連接的電源電壓近似于對稱;
表1：CSD系列船用變壓器技術參數
三相變壓器
型 式 | 額定容量kVA | 初級額定電壓V | 次級額定電壓V | 聯接組標號 | ||
50Hz | 60Hz | 50Hz | 60Hz | |||
防 滴 式 CSD | 1 | 0.69 0.4 0.23 | 0.69 0.45 0.23 | 0.69 0.4 0.23 0.115 | 0.69 0.45 0.23 0.115 | Yyn0 Yd11 Dyn11 Dd0 |
1.5 | ||||||
2 | ||||||
3 | ||||||
4 | ||||||
5 | ||||||
6 | ||||||
8 | ||||||
10 | ||||||
16 | ||||||
20 | ||||||
25 | ||||||
30 | ||||||
40 | ||||||
50 | ||||||
63 | ||||||
80 | ||||||
100 | ||||||
125 | ||||||
160 | ||||||
200 | ||||||
三相變壓器額定性能數據
額定容量 kVA | 初級額定電壓 kV | 次級額定電壓 kV | 空載損耗 W | 不同絕緣耐熱等級下的負載損耗 | 空載電流 % | 短路阻抗 % | ||
B(95 °C) | F(115 °C) | H(140 °C) | ||||||
1 | 0. 69 0.45 0.40 0. 23 | 0. 45 0.40 0.23 0.115 0.04 0.025 | 55 | 75 | 80 | 85 | 18 | 3.5 |
1.5 | 60 | 80 | 85 | 90 | 15 | |||
2 | 70 | 90 | 100 | 105 | 14 | |||
3 | 80 | 105 | 115 | 120 | 14 | |||
4 | 85 | 130 | 140 | 150 | 13 | |||
5 | 95 | 165 | 175 | 190 | 12 | |||
6 | 110 | 195 | 205 | 225 | 11 | |||
8 | 130 | 235 | 250 | 270 | 11 | |||
10 | 160 | 288 | 305 | 330 | 10 | |||
16 | 200 | 370 | 395 | 420 | 9 | |||
20 | 210 | 480 | 510 | 545 | 7 | |||
25 | 230 | 528 | 560 | 600 | 6 | |||
30 | 240 | 600 | 640 | 680 | 4.5 | |||
40 | 260 | 680 | 725 | 775 | 4 | |||
50 | 275 | 990 | 1050 | 1125 | .3. 5 | |||
63 | 290 | 1250 | 1325 | 1420 | 3 | |||
80 | 380 | 1450 | 1540 | 1650 | ||||
100 | 460 | 1840 | 1950 | 2090 | 2.5 | |||
125 | 560 | 2140 | 2270 | 2430 | 2.2 | |||
160 | 640 | 2300 | 2440 | 2615 | 1.8 | |||
200 | 760 | 2510 | 2665 | 2855 | ||||
250 | 820 | 2750 | 2915 | 3125 | ||||
315 | 1020 | 3460 | 3670 | 3930 | 4. 0 | |||
400 | 1120 | 3970 | 4210 | 4510 | 1.5 | |||
